沖壓模具常見問題及解決對策分析

    模具材料對模具壽命的影響是材料種類、化學成分、組織結構、硬度和冶金質量等諸岡索的綜合反映。不同材質的模具壽命往往不同。為此，對于沖模工作零件材料提出兩項基本要求：因而必須具有對各種加工工藝的適應性，如可鍛性、可切削加工性、淬硬性、淬透性、淬火裂紋敏感性和磨削加工性等。通常根據沖壓件的材料特性、生產批量、精度要求等，選擇性能優(yōu)良的模具材料，同時兼顧其工藝性和經濟性。

    材料的使用性能應具有高硬度(58~64HRC)和高強度，并具有高的耐磨性和足夠的韌性，熱處理變形小，有一定的熱硬性；工藝性能良好。沖模工作零件加工制造過程一般較為復雜．實踐證明．模具的熱加工質量對模具的性能與使用壽命影響甚大。鍛造工藝，這是模具工作零件制造過程中的重要環(huán)節(jié)。對于高合金工具鋼的模具，通常對材料碳化物分布等金相組織提出技術要求。

    此外，還應嚴格控制鍛造溫度范圍，制定正確的加熱規(guī)范，采用正確的鍛造力法，以及鍛后緩冷或及時退火等。 預備熱處理。應視模具工作零件的材料和要求的不同分別采用退火、正火或調質等預備熱處理工藝， 這樣有利于保證淬火、回火質量，提高模具壽命。使碳化物球化、細化，促進碳化物分布均勻性。這是模具熱處理中的關鍵環(huán)節(jié)。

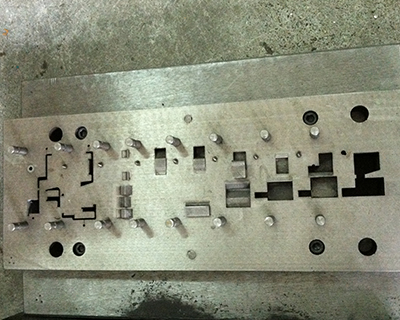

    在級進模的沖壓生產中，針對沖壓不良現象必須做到具體分析，采取行之有效的處理對策，從根本上解決所發(fā)生之問題，如此才能降低生產成本，達到生產順暢。以下就生產中常見的沖壓不良現象其產生的原因及處理對策分析如下，供模具維修人員參考。沖模淬火加熱時特別應注意防止氧化和脫碳，應嚴格控制熱處理工藝規(guī)范，在條件允許的情況下，可采用真空熱處理。

    沖件毛邊. 原因： A、研修刀口；B、控制凸凹模加工精度或修改設計間隙；C、研修刀口；D、調整沖裁間隙確認模板穴孔磨損或成型件加工精度等問題；E、更換導向件或重新組模。對策A、刀口磨損； B、間隙過大研修刀口后效果不明顯；C、刀口崩角; D、間隙不合理上下偏移或松動； E、上下錯位。跳屑壓傷 原因：A、間隙偏大； B、送料不當；C、沖壓油滴太快，油粘；F、凸模太短，插入凹模長度不足；

    對策：A、控制凸凹模加工精度或修改設計間隙；B、送至適當位置時修剪料帶并及時清理模具；C、控制沖壓油滴油量，或更換油種降低粘度；D 模具、研修后必須退磁；E、研修凸模刀口； F、調整凸模刃入凹模長度；G、更換材料，修改設計。凸模刃入端面裝頂出或修出斜面或弧性（注意方向）。減少凸模刃部端面與屑料之貼合面積；H、減小凹模刃口的鋒利度，減小凹模刃口的研修量，增加凹模直刃部表面的粗糙度（被覆），采用吸塵器吸廢料。降低沖速，減緩跳屑。
